PC-9801BX2 / PC-9821Bs

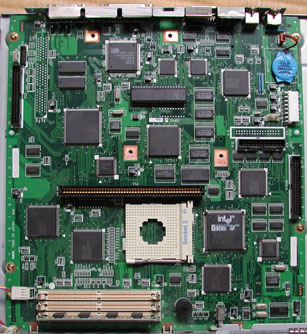

PC-9821Bs マザーボード写真です

PC-9801BX2 クロックアップ(25MHz > 33MHz)

基板裏側、

2F1

のランドをショートすると、ベースクロックが25MHzから33MHzになります。

ベースクロックが33MHzですので必要ありません。

i486DX2の搭載(33MHz > 66MHz)

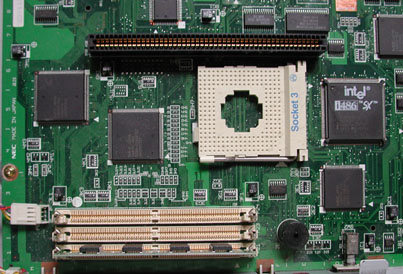

i486DX2-66を搭載するには、コプロセッサ用ソケット (あるいはSocket3) 近くの

3G2

のランドをショートします。

これにより、内蔵のi486SXが停止し、コプロソケットにi486DX2を載せることができます。

Am5x86の搭載(33MHz > 133MHz)

上記の改造をした後、Am5x86-133を電圧変換下駄をかまして（intel x2.0、3.45Vに設定)コプロソケットに載せれば、133MHzマシンの出来上がりです。Cyrix Cx5x86-133も同様に可能です。最近は133MHzのCPUアクセラレータもありますから、これを利用するのもいいでしょう。
